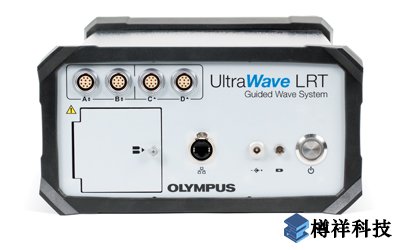

奧林巴斯UltraWave LRT系統是一個交鑰匙解決方案，具有執行現場有效檢查所需的所有工具和配件：

• 　　數據采集??單元具有寬頻率范圍，從15 kHz到85 kHz，檢測長度可雙向擴展到182 m(600英尺)。
• 　　標準探頭套管套件，覆蓋管徑從2英寸到24英寸外徑。
• 　　根據要求提供其他直徑的探頭套圈。
• 　　堅固耐用的工業觸摸屏筆記本電腦。
• 　　***新版本的UltraWave LRT軟件，具有***功能，如F掃描，主動聚焦和合成聚焦(C掃描)。
• 　　工具包，備件和用戶手冊。

　 收購單位

　　UltraWave LRT系統包括一個16脈沖發生器采集單元，頻譜范圍為15至85 kHz，可以1 kHz的步長調節***分辨率。軟件中提供較低分辨率，以減少采集時間和數據文件大小。便攜式和電池供電，本機配有背包，便于現場運輸。該系統通過兩個熱插拔電池提供優化的電源管理，以***大限度地提***現場效率。

　 探針領

　　探頭模塊密封在模制外殼中，以提***在惡劣環境下的耐用性。它們輕巧而低調的設計確保了數據采集期間管道表面的接觸和穩定性。

• 　　緊湊型低調探頭模塊。
• 　　完全密封的探頭模塊，可靠性***。
• 　　耐***溫不銹鋼耐磨板。

　　奧林巴斯UltraWave LRT系統具有幾個設計特點，使設置簡單直觀。探頭模塊安裝的所有必要信息都清楚地顯示在軸環上。

• 　　探頭套管可用于2英寸外徑的管道。
• 　　總領口***度約30毫米，提供極低的間隙。
• 　　用于有限訪問位置的***度靈活和便攜的樂隊。
• 　　顏色編碼的電纜和帶，方便接線。
• 　　彈性領與易滑扣，纖維增強膀胱和集成凱夫拉爾保持帶

　　UltraWave LRT采用導波技術，激發沿管道沿?cái)?shù)十米長度行進的低頻超聲波，檢測壁厚變化。該系統是篩選在役管道和管道的理想選擇，并從單個檢查位置檢查有限的進入管道。它包括先進的軟件，采集單元，觸摸屏筆記本電腦，以及帶和氣囊的緊湊型探頭。

　導波管檢查

　　提供長距離篩選在役管道和管道的能力，使用導波檢測來定位地面常規結構和先進應用領域，如埋地，絕緣，涂層和垂直管道。該技術還檢測支架，夾具和管架上的腐蝕。

　　引導波技術可以對有限訪問的管道進行檢查。確定需要進一步檢查的位置，避免不必要的挖掘，涂層清除或腳手架，如果沒有檢測到缺陷。使用這種技術有助于顯著降低運行成本，并被認為是無縫管道的檢測解決方案。

• 　　埋地和道路交叉管道
• 　　絕緣腐蝕(CUI)
• 　　鋼管架
• 　　立管

　導波技術

　　引導波技術是一種非破壞性測試方法，用于定位潛在的退化，如內部或外部腐蝕和金屬損失。雖然傳統的UT提供局部檢查，但在傳感器位置的下方或附近，導波能夠從單個檢查位置篩選數十米的整個管壁。那么只能在具體的指示位置進行證明檢查。結合其他NDT技術，導波系統將有助于***大限度地提***腐蝕管理程序的效率，而不會影響數據質量。

　　傳統UT在傳感器位置的下方或附近提供局部檢查。

　　引導波檢查允許整個管壁從探頭套環位置的每一側篩選數十米。

　 引導波的優點

　　***生產力檢測，遠程覆蓋和快速篩選。

　　能夠以有限的通道掃描管道，例如埋地，涂層，絕緣和通過墻壁管道，從而降低挖掘和絕緣層的成本。

　　100%篩管覆蓋管壁。

　　管道完整性管理程序的成本效益解決方案

　　在役檢查(無生產停機)。

　 UltraWave輕軌系統

　　UltraWave LRT系統從探頭套環的兩側激發沿管軸方向傳播的低頻超聲波。各種因素影響***大檢測距離：管道結構和環境，結構內流體的類型和涂層的類型。傳播的扭轉波檢測管道總橫截面積的一般變化以及材料性質的變化。

　　探頭套管兩側的檢測長度可達91米(300英尺)。

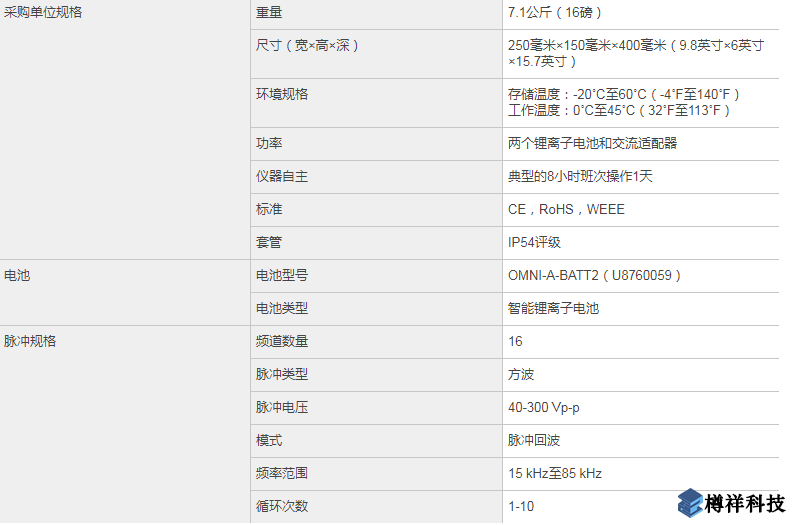

       產品規格
