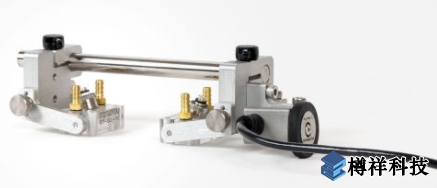

奧林巴斯HST-X04飛行時間衍射(TOFD)手動掃描儀提供了一種***效，低成本，通用的焊接檢測解決方案。

　　應用

　　手動部署的單軸掃描儀用于板，管和曲面

　　適用于管道，壓力容器，儲罐和結構部件

　　在任何方向上操作，無論是在平坦的表面上還是在***達51毫米(2英寸)外徑的管道上。

　　數據采集

　　OmniScan®的結果永久記錄

　　適用于與位置相關的A掃描，B掃描和回波動態掃描數據采集

　　適用于任何具有2個UT通道的系統

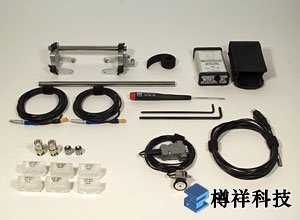

　　掃描儀套件組件

　　掃描儀，150 mm框架

　　兩個10 MHz(3 mm元件直徑)CentraScan™復合TOFD探頭，提供比傳統UT探頭更***的信噪比

　　三套ST1楔形硬質合金磨針和45º，60º和70º操作的灌溉孔

　　兩根LEMO®-Microdot®傳感器電纜長2.5m

　　兩個LEMO®-BNC適配器

　　彈簧加載，摩擦驅動和防水迷你輪編碼器，用于X軸或Y軸數據編碼

　　支架靈活的編碼器定位

　　額外的250 mm框架，用于更寬的探頭中心分離

　　泡沫手提箱

　　該HST-X04掃描儀套件可以進一步配置，以適應范圍廣泛的奧林巴斯TOFD和脈沖回波探頭和楔子，包括復合產品線。

　　前置放大器套件

　　部件號：5682-KIT01

　　Panametrics 5682前置放大器套件包括：

　　5682前置放大器

　　2.5米LEMO-LEMO電纜

　　電源線

　　9 V電池

　　皮帶箱

　　前置放大器采用標準9 V電池供電，或通過附帶的電源線插入OmniScan®。

      前置放大器規格

　　30 dB增益

　　電池壽命50小時(連續放電)

　　連續功率電平指示

　　67 dB信噪比

　　重量：180克(6.4盎司)，帶電池

　　CE認證

　　用于TOFD的編碼線性掃描(一個軸)或具有適當磁軛的脈沖回波檢查

　　帶橡膠輪的防水彈簧加載編碼器，可在檢查表面上***大程度地粘附

　　緊湊，輕巧和多才多藝

　　經濟有效

　　耐用的建筑

　　可以安裝全系列探頭和楔子，包括CentraScan™復合材料產品系列

　　探頭中心分離(PCS)可以從17 mm到180 mm完全調節

　　用于約束區域的低調框架

　　刀具和探頭支架的免工具快速釋放

　　編碼器分辨率：12步/ mm

　　兼容OmniScan，TomoScan FOCUS LT(帶可選適配器)以及使用適當?shù)木幋a器電纜(不包括在內)的其他儀器。
