不接地系統的接地故障產品

　  未接地系統的安裝接地故障位置

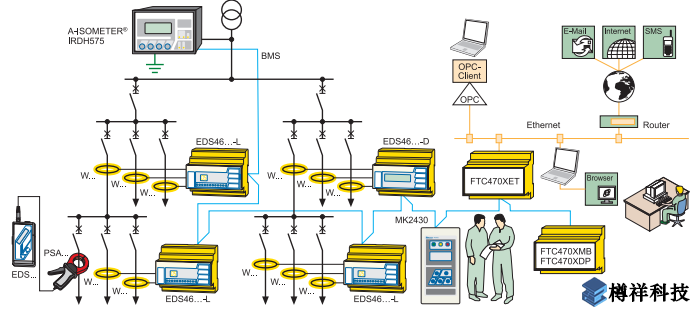

　　BENDER利用新技術為未接地系統中的故障定位提供完整的解決方案。結合我們的專用接地檢測器，EDS系列設備可以將故障定位到負載水平。所有接地故障位置都在系統保持在線狀態下完成，提供***水平的系統可靠性和可用性。整個接地故障檢測和定位過程可以自動化，以簡化人員在發生故障時的通知。

　　安裝的EDS系列模塊提供檢測故障的自動化過程。任何檢測到的接地故障，每個設備可以并行監視多達十二個***立的分支。故障定位時向人員提供簡單的指示。

　　通過查看左側的知識庫文章，了解有關BENDER的接地故障定位系統的更多信息。

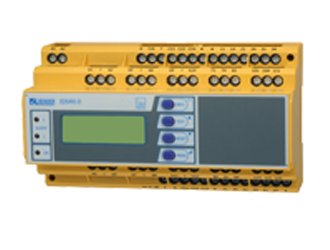

　　EDS490系列

　　用于不接地交流/直流系統的接地故障定位模塊

　　兼容IRDH575EDS490接地故障定位模塊與IRDH575接地故障檢測器結合，在未接地的AC / DC系統中定位分支故障。一個EDS490設備可以監控多達12個***立的分支。多達90個EDS設備可以連接在一起，共有1080個分支同時監控。EDS490適用于交流和直流系統，包括帶變頻器(VFD)的系統。設備通過RS-485互連，以自動化定位故障的過程。液晶顯示屏顯示哪個分支在找到后有接地故障。一個常見的DPDT觸點內置在EDS490中，連同12個單***的SPST觸點，每個通道一個。EDS490與IRDH575地面探測器一起使用，專為大型配電網絡而設計。它具有常見的DPDT觸點輸出和十二個SPST觸點輸出，每個通道一個。

　　主要特點：EDS490系列

　　與IRDH575地面探測器組合時，不接地交流/直流系統的接地故障位置

　　從一個設備監控多達12個***立的分支

　　所有通道并行掃描

　　適用于純AC，純DC和混合AC / DC系統，包括帶變頻器(VFD)的系統，

　　數字顯示實時顯示讀數

　　易于使用的板載菜單，用于管理設置

　　通過RS-485鏈接的設備在所有互連設備上顯示報警值

　　通過RS-485通過IRDH575進行自動接地故障檢測和定位

　　自動自檢

　　內置測試和復位按鈕

　　用于外部測試和復位的連接

　　鎖定或非鎖定操作，可選

　　一個常見的DPDT觸點輸出，正常通電或正常斷電操作

　　12個附加SPST觸點，每個通道一個，N / O或N / C

　　歷史記憶在非易失性存儲器中***多存儲300個時間戳事件

　　應用范圍：EDS490系列

　　交流系統，單相和三相

　　純DC和混合AC / DC系統

　　配電系統需要快速接地故障定位

　　UPS系統和電池系統

　　帶變頻器(VFD)的系統

　　具有電力轉換元件的系統，包括整流器和逆變器

　　大型工業系統

　　具有***泄漏電容的不接地系統
